Mídias CD-R e CD-RW: como funcionam

Introdução

Uma das tecnologias mais usadas no mundo da computação é a gravação de CD's, sejam de dados sejam de música. Com a popularização dos aparelhos gravadores de CD's (conseqüência da redução de custos) esse hábito está cada vez mais comum. Este artigo visa mostrar como funcionam os CD's graváveis e regraváveis (CD-R e CD-RW).

As mídias de CD

No mercado, existem dois tipos distintos de CD's (mídias) com os quais é possível gravar dados e música: CD-R (Compact Disc Recordable) e CD-RW (Compact Disc Recordable Rewritable). O primeiro permite que dados sejam gravados num CD somente uma única vez, não sendo possível alterar ou apagar informações. O segundo permite gravar e regravar um CD, apagando e acrescentando dados novamente. O que causa a diferença entre estes tipos de CD's é o material usado por eles. O CD-R usa um tipo material que quando queimado pelo laser do gravador de CD sofre uma transformação que não permite mais alterá-lo, deixando a mídia como um CD-ROM comum. Já o CD-RW usa um material do tipo phase-change (mudança de fase), que consiste numa espécie de partícula que sofre ação do laser do gravador para armazenar dados e depois pode sofrer outra ação para voltar ao estado original e permitir que informações sejam gravadas novamente. Abaixo, veja como são montados os CD-R's e os CD-RW's.

Mídia CD-R

As mídias de CD são constituídas por camadas. O material usado nelas é o que forma a cor da mídia (prateado, dourado, azul, verde, etc). No caso do CD-R são usadas, basicamente, cinco camadas:

Camada 1: superfície para proteção - camada usada para proteger os dados gravados, como uma espécie de "capa protetora". Mídias muito baratas (baixa qualidade) nem sempre possuem essa material;

Camada 2: laqueamento - também tem a função de proteger os dados, ficando logo abaixo da camada de proteção e servindo de complemento a esta. Sendo assim, as mídias baratas também podem não ter esta camada;

Camada 3: camada reflexiva - como o nome indica, esta camada é responsável por refletir o raio laser emitido pelo canhão do aparelho gravador. De acordo com a intensidade do laser, a camada de gravação (explicada abaixo) sofre alterações que caracterizam a gravação de dados;

Camada 4: camada de gravação - o reflexo vindo da camada 3 queima esta parte formando alterações variáveis no material, o que constituem os dados armazenados na mídia;

Camada 5: base plástica - é uma camada de policarbonato, que forma a base para todo o CD. Com espessura de 1,2 mm, tal camada é a mais grossa e é constituída como uma espirial.

Mídia CD-RW

O CD-RW possui 6 camadas e substitui as camadas reflexivas e de gravação por um material capaz de alterar sua forma através de aplicação de calor, permitindo a regravação dos dados. Sua cor é um pouco mais escura que o prateado do CD comum:

Camada 1: superfície de proteção - tem a função de proteger os dados gravados;

Camada 2: laqueamento - também tem a função de proteger os dados, ficando logo abaixo da camada de proteção e servindo de complemento a esta;

Camada 3: camada dielétrica - reveste a camada de gravação (camada 4) eliminando o excesso de calor durante o processo de gravação;

Camada 4: camada de gravação - consiste num material que mistura prata, antimônio e telúrio. Através do calor emitido pelo canhão laser do aparelho gravador, os dados são registrados nesta camada. Numa determinada temperatura, esta camada volta ao seu estado normal. Através de uma temperatura baixa é que os aparelhos lêem os dados gravados;

Camada 5: camada dielétrica - idem à camada 3, com a diferença de ficar por baixo da camada de gravação;

Camada 6: base plástica - é uma camada de policarbonato, que forma a base para todo o CD. Com espessura de 1,2 mm, tal camada é a mais grossa e é constituída como uma espirial.

Observe a ilustração abaixo para entender melhor:

Capacidade e velocidade de gravação

As embalagens das mídias de CD-R e CD-RW geralmente possuem informações úteis mas que nem todo usuário sabe o que significa. Uma dessas informações pode estar assim: 650 MB/74min ou 700 MB/80 min. Isso quer dizer que o CD tem 650 (ou 700) MB de capacidade de armazenamento de dados e que se for usado para gravação de áudio, possui 74 (ou 80) minutos de capacidade.

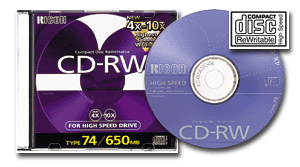

No CD-R uma outra informação que aparece pode estar no formato 1X - 16X, que significa que o CD pode ser gravado em qualquer aparelho gravador que rode numa faixa de velocidade que vai de 1X a 16X. No caso do CD-RW, o primeiro X indica a velocidade de regravação, enquanto o segundo X indica a velocidade de gravação. Assim, se por exemplo a embalagem indica 4X-10X significa que a gravação é feita em 10X enquanto a regravação é feita em 4X. Um X equivale a 150 KB por segundo.
